概述：
ANT-J01/PS2-2小系统是我公司专为100Ah以下小容量系统而特别设计。系统采用一体化设计思想，由整流模块、监控模块、硅链自动降压控制器构成；具有结构简单、组屏方便、组屏成本低等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动管理功能完善，具有四遥接口,可与自动化系统通讯，系统具有RTU、CDT两种通讯协议可供选择。

主要技术参数(PS2-2/ANT-J01):
●交流输入电压： 380V±15%（三相）
●电网频率：50Hz±10%
●输出电压范围：90V-135V连续可调（对于110V系统）
●输出电压范围：180V-270V连续可调（对于220V系统）
●输出电流：10A – 21A（220V系统配2-3个整流模块）
●输出电流：20A – 30A（110V系统配2-3个整流模块）
●系统稳压精度： ≤±0.5%
●系统稳流精度：≤±0.5%
●系统纹波系数： ≤±0.1%
●系统均流度： ≤5%
●绝缘电阻：≥ 10M
●运行环境湿度: ≤90%
●运行环境温度: -5℃~ 40℃
●可闻噪音: ≤55dB

性能特点：
●适合构成100Ah以下的直流系统，尤其适合开闭所、小型用户站。
●采用220V/5A/7A、110V/10A整流模块，可提供220V/15A(110V/30A)的系统容量。
●采用LCD显示，汉字菜单，按键操作，可实现系统参数设置、工作参数显示、系统故障指示和系统校准
●监控器内完成合母、控母电压，控母电流、电池充电电流检测，无需外接线和外接传感器
●监控器具有硅链降压自动控制功能，只需外配硅链即可实现控母自动调压功能
●模块和监控单元均采用带电插拔结构，安装、维护方便
●模块和监控器在一个托架内，结构紧凑
●监控器具有对电池自动管理的功能
●监控器提供RS232/RS485接口，可与电站自动化系统连接。
---------------------------------------------------------------------------------------------------------------------------

GL-CTL硅链控制说明

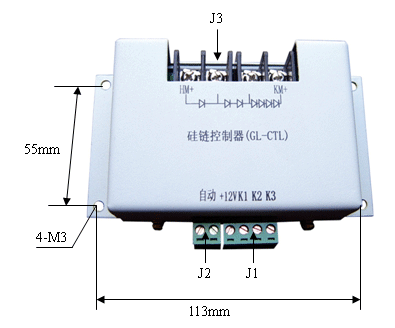

硅链控制器结构与安装：


硅链控制器单元接口定义：

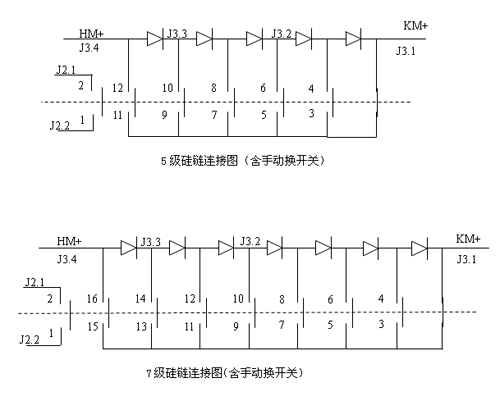

硅链控制器接线说明：
