名称:ANT壁挂电源系统       规格:  单相:
概述:

         ANT壁挂电源系统是我公司专为小容量直流系统而设计的,适合构成50Ah-220V、100Ah/110V、150AH/48V以下系统,适用于小型开关站、小型用户变电站及10KV以下变电站。
         系统采用一体化设计思想,由充馈电箱(主监控模块、高频开关整流模块、降压模块、交流双路自动控制器与绝缘闪光装置)和电池箱组成,结构简单、维护方便。 ANT壁挂电源直流系统具有体积小、结构简单美观、安装方便、组配系统灵活等特点;系统监控采用LCD汉字菜单显示。系统监控所有参数、自动完成电池管理功能,具有RS232、RS485通讯接口,可实现与自动化系统对接,并提供RTU、CDT、MODBUS三种通讯规约供用户选择。

系统特点:

·适合构成50AH(220V系统)、100AH(110V系统)或者150AH(48V系统)以下的系统。

·监控单元、充电模块和降压模块均采用带电热插拔技术,安装维护方便。

·可安装2至4个2A/220V、4A/110V、5A/48V自然冷充电模块。

·降压模块具有自动硅链降压功能,最大电流2.5A,冲击电流30A/0.5S。

·监控器采用LCD显示,汉字菜单,按键操作,可实现系统参数设置、系统工作参数显示、 系统故障指示和系统校准。

·监控器具有电池自动管理功能。

·监控器可以挂接电池巡检单元,完成18只电池的电压检测。

·监控器监测电池电压、控母电压,控母电流、电池充放电电流及模块状态。

·提供RS232/RS485通讯接口,有RTU、CDT、MODBUS三种通讯规约选择,实现与电站自动化系统连接。

·提供2路单相交流输入或PT100输入。

·具有两路交流自动切换,保护整流模块

技术指标:

·交流输入: 220V+20%-15%

·PT电压:100V±10%

·电网频率: 50Hz±10%

·功率因数: ≥93%

·输出电压: 180V-280V连续可调(对于220V系统)
90V-140V连续可调(对于110V系统)
30V-60V连续可调(对于48V系统)

·输出限流: 0.2A-2.5A(单模块)

·稳压精度: ≤±0.5%

·稳流精度: ≤0.5%

·纹波系数: ≤±0.1%

·均 流 度: ≤3%

·效率: ≥93%

·过压保护: 280V±2V(220V), 140V±2V(110V), 60±2V(48V)

·绝缘电阻: ≥10MΩ

·绝缘强度: 输出对地、输入对地、输入对输出施加2KVAC,时间1min无飞弧无闪络。

·相对湿度:≤90%

·环境温度:-5℃ -- +45℃

·可闻噪音:≤55dB

·外形尺寸:
充馈电柜: 450(宽)×700(高)×250(厚)
电 池 柜: 600(宽)×700(高)×250(厚)

·重量:充馈电柜 45KG(满配置);电池柜 25KG(不含电池)

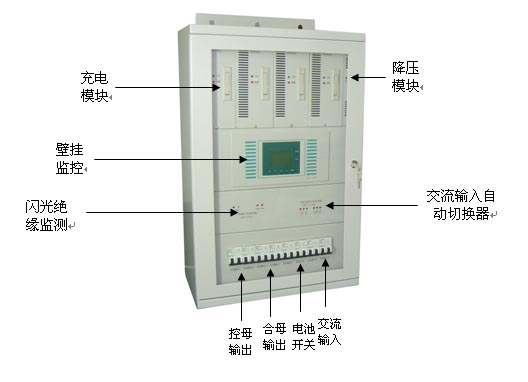

结构说明图:

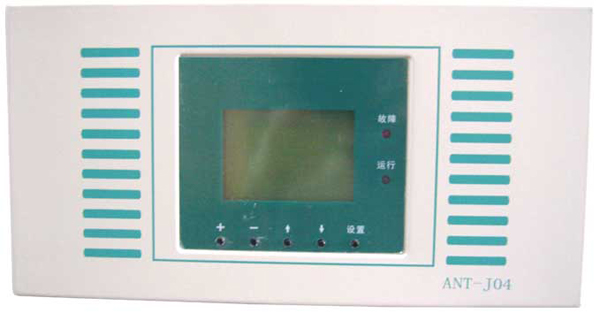

ANT-J04监控单元:

·采用128*64LCD显示,按键操作,人机界面友好,工作状态一目了然。

·监测功能:电池电压/电流、控母电压/电流、模块状态、交流故障、绝缘故障等。

·控制功能:均/浮充控制,均充电压、浮充电压、电池限流连续可调。

·管理功能:电池自动管理,如均/浮充自动转换、定期均充、均充限时等。

·接口功能:通过RS232/RS485接口实现与自动化接口。

M1B02L(M1A04L),M1B02L-2整流模块:
主要技术指标 :

·交流输入
交流输入范围:220V+20%-15%

交流频率范围:50HZ±10%

·直流输出
输出额定值:2A/230V(M1B02L)

4A/115V(M1A04L)

电压调节范围:180V-270V(M1B02L)

90V-135V(M1A04L)

输出限流范围:20%-110%×额定电流

稳压精度:≤0.5%

稳流精度:≤0.5%

纹波系数:≤0.1%

转换效率:≥93%(满负荷输出)

动态响应:在20%负载跃变到80%负载时恢复时间≤200цS,超调≤±5%

可闻噪声:≤55dB

环境温度:-5℃ -- 45℃

·结构外型
模块尺寸(高×宽×深):

198mm×80mm×204mm(箱体)

220mm×95mm(前面板)

模块重量:3.5KG

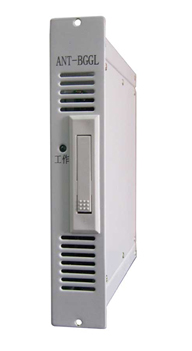

ANT-BGGL降压模块:
主要技术指标 :

·输出电压:220V或110V±3V (ANT-BGGL)

·输出电流:2.5 A

·冲击电流:30A/0.5S

·控制级数:7级

·电压调节精度:±3V

·工作温度:-5℃ -- 55℃

ANT-AC-CTL交流双路自动控制器 :

·根据测量的单相交流输入电压自动完成两路交流输入自动切换;实现两路交流互为备用供电,指示灯显示交流过、欠压及工作状态,提供两路故障输出接点。

主要技术指标 :

·供电电压:80VDC-320VDC

·两路AC220V电压切换

·最大工作电流20A

·电压正常范围:AC220V±20%

·故障输出:2路(光耦输出)
