名称:小系统 ANT-J01/PS2       规格:PS2 ANT-J01   供电:380VAC输入
概述:



ANT-J01/PS2小系统是我公司专为100Ah以下小容量系统而特别设计。系统采用一体化设计思想,由整流模块、监控模块、硅链自动降压控制器构成;具有结构简单、组屏方便、组屏成本低等特点;监控模块采用LCD汉字菜单显示,对系统监控和电池自动管理功能完善,具有四遥接口,可与自动化系统通讯,系统具有RTUCDT两种通讯协议可供选择。

主要技术参数(PS2/ANT-J01):J01-LT 拷贝
●交流输入电压: 380V±15%(三相)
●电网频率:50Hz±10%
●输出电压范围:90V-135V连续可调(对于110V系统)
●输出电压范围:180V-270V连续可调(对于220V系统)
●输出电流:10A  21A220V系统配2-3个整流模块)
●输出电流:20A  30A110V系统配2-3个整流模块)
●系统稳压精度: ≤±0.5%
●系统稳流精度:≤±0.5%
●系统纹波系数: ≤±0.1%
●系统均流度: ≤5%
●绝缘电阻:≥ 10M
●运行环境湿度90%
●运行环境温度: -5~ 40
●可闻噪音55dB

性能特点:
●适合构成100Ah以下的直流系统,尤其适合开闭所、小型用户站。
●采用220V/5A/7A110V/10A整流模块,可提供220V/15A(110V/30A)的系统容量。
●采用LCD显示,汉字菜单,按键操作,可实现系统参数设置、工作参数显示、系统故障指示和系统校准
●监控器内完成合母、控母电压,控母电流、电池充电电流检测,无需外接线和外接传感器
●监控器具有硅链降压自动控制功能,只需外配硅链即可实现控母自动调压功能
●模块和监控单元均采用带电插拔结构,安装、维护方便
●模块和监控器在一个托架内,结构紧凑
●监控器具有对电池自动管理的功能
●监控器提供RS232/RS485接口,可与电站自动化系统连接。

---------------------------------------------------------------------------------------------------------------------------

GL-CTL硅链控制说明

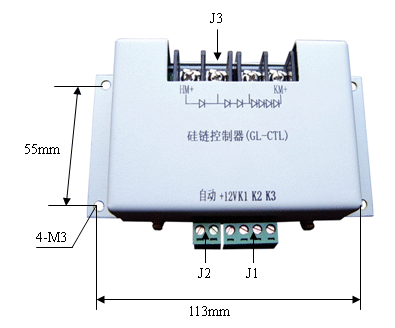

硅链控制器结构与安装:




硅链控制器单元接口定义:

接口编号
接口功能
引脚
接线定义
技术要求
J1
控制接口
1
+12V
与J01监控单元配合时使用
2
K1
3
K2
4
K3
J2
工作方式
1
1 , 2 脚短接为自动工作模式
2
J3
硅链接口
1
接控母
见接线说明
2
接第三级硅链
3
接第一级硅链
4
接合母




硅链控制器接线说明:
